首页 > 轮胎检测系统 > 成型过程产品质量检测系统
成型过程产品质量检测系统
轮胎检测系统
对成型机成型过程实时监控
立即咨询
产品介绍
产品简介
产品功能
产品参数
产品应用
  • 成型过程产品质量实时检测系统简称TBLQC，旨在通过采用线激光检测器对成型机成型过程实时监控，对关键特征点超出工艺设定值报警并反馈到现场操作或PLC，控制完成相应过程。其功能包括检测物料的接头宽度、不圆度、中心偏移、直径、周长以及鼓的不圆度、直径、周长等。
  • 移动式：根据线激光检测器是否固定安装可分为二种设备：
  • 可以移动检测多台成型机胎胚质量，但不能对成型过程进行实时检测和记录。
  • 型号：ZKTB-S（定货需标明胎胚最大宽度、检测精度要求）
  • 固定式：检测器固定在成型机上，实时对鼓以及物料贴合、成型过程进行检测，是成型过程中“摄像头”。
  • 型号：ZKTB-S（定货需注明检测鼓的最大宽度、精度、输出接口以及数据处理显示要求）





检测物料的接头宽度、不圆度、中心偏移、直径、周长以及鼓的不圆度、直径、周长等。



轮胎规格范围 25-35
缠绕前胎胚直径 ¢1540mm-¢2120mm
缠绕后胎胚直径 ¢1640mm-¢2250mm
缠绕断面最小宽度 580mm
缠绕断面最大宽度 1200mm
缠绕最小厚度 30mm
缠绕最大厚度 120mm
缠绕工位成型机主轴中心距离 1403mm
传递环最高位置距地面高度 2668mm
缠绕工位横梁距地面高度 3168mm
（注：可根据不同测量范围和精度要求进行设备定制型号和特殊应用需求）

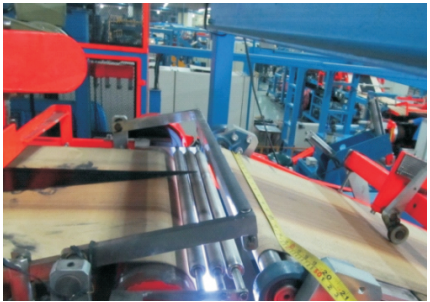

模板定中：保证纠偏精度，不甩尾。安装调试方便。 内衬层定中：一体式安装，包括电动和手动两种方式。

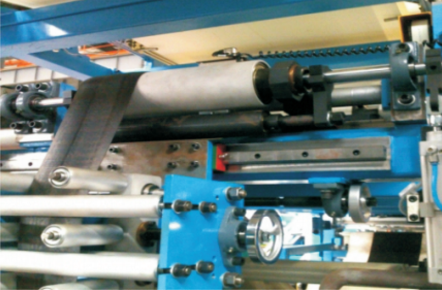

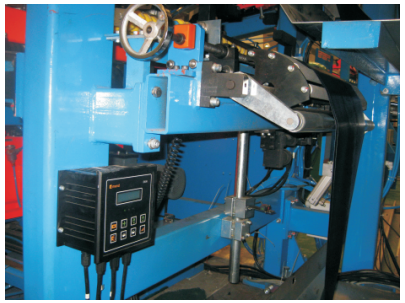

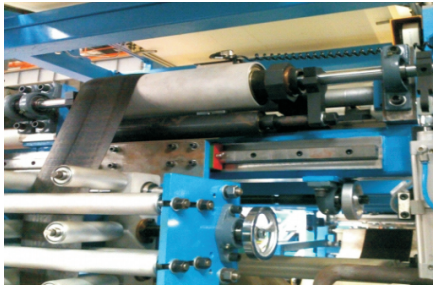

带束层定中：一体式安装，简单易用。精度高,有多种接口供                                     选择,可配主流PLC系统。

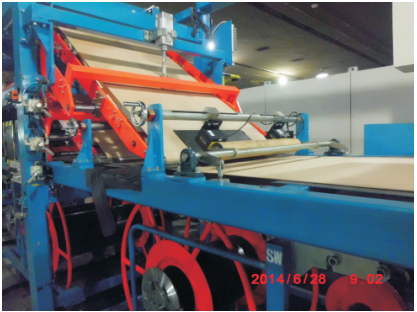

 胎侧定边：一体式安装，有手动和电动两种方式。宽检测范围，使用简单。

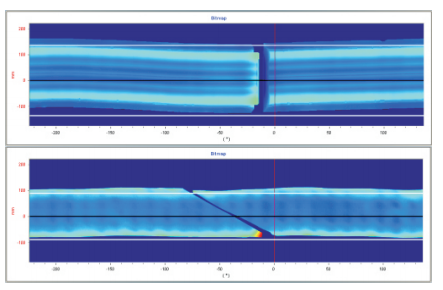

成型过程产品质量检测系统TBLQC:在线接头、不圆度检测，
提前发现和解决问题。降低浪费，降低不良率。
