GL8系列灯标系统是轮胎行业子午胎成型机标线定位的专业设备,通过移动激光模组为轮胎成型工序提供精确定位标准。标线器使用位置控制系统实现精确定位,误差控制在±0.5mm以内,标线器的控制器是采用三菱PLC并且实现精确调速,是一款全数字的控制器,具有多功能的用途。
控制器与用户成型机,采用CC-Link通讯方式进行通讯连接,具有响应速度快及控制灵敏,定位精准的特点。
*具有自动、手动、回零点、设定零点数值、设定端点保护值等操作方式。
*可以用外部信号进行操作。

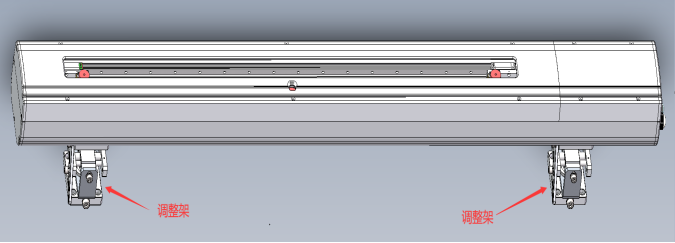

*可选择标线器调整架,不再需要打开壳体进行标线激光束的调整,四维方向的调整,满足现场工艺的要求。
*一体式设计,外部接线简单、方便,密封性好,解决灰尘浸入的困扰。
*通过MODBUS、DEVICENET、PROFIBUS等通讯方式与成型机PLC进行通讯,实现远程控制、智能化控制,以满足用户的各种需求。用户也可根据具体应用场合的需要,改变控制器设置。
型号 |
GL8MM1000SC01 |
移动范围 |
最大1000毫米 |
产品尺寸(长×宽×高)mm |
1576 × 164 × 132 毫米 |
激光类型 |
红色、二极管激光器 |
波长 |
635纳米 |
定位精度 |
在1米的距离±0.5毫米 |
线宽 |
小于0.6毫米 |
移动速度 |
100毫米/秒 |
激光功率 |
2.5mw |
激光等级 |
2或2M |
防护等级 |
IP54 |
工作条件 |
0-40°C, 35% 相对湿度,无结露 |
电源 |
AC220V & DC 24V/3A |
投影角度 |
80° |
高度 |
1.2~1.6米 |
